Чертежи и документы на двери купе.

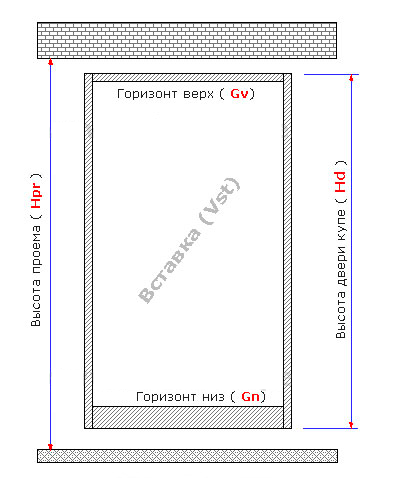

Сокращения:
( Hpr ) - Высота проема
( Lpr ) - Ширина проема
( Hd ) - Высота двери купе
( Rd ) - Ручка двери купе
( Ld ) - Ширина двери купе
( Gv ) - Горизонт верхний
( Gn ) - Горизонт нижний
( Vst ) - Вставка в двери

Расчет габаритов:
( Kl ) - Кол. дверей купе
( Pr ) - Кол. перехлестов дверей
Hd = Hpr - 40мм
Ld (открытая ручка) = (Lpr + Pr * 26мм) / Pr
Ld (закрытая ручка) = (Lpr + Pr * 31мм) / Pr

Расчет Железа и вставок: Rd = Hd
Gn, Gv (открытая ручка) = Ld - 51мм
Gn, Gv (закрытая ручка) = Ld - 51мм
Vst (открытая ручка - стекло)
Высота = Hd - 62 | Ширина = Ld - 37 Vst (открытая ручка - ДСП) Высота = Hd - 60 | Ширина = Ld - 35 Vst (закрытая ручка - стекло) Высота = Hd - 62 | Ширина = Ld - 48 Vst (закрытая ручка - ДСП) Высота = Hd - 60 | Ширина = Ld - 50
